Oikean matovaihteen valinta – 7-parametrinen spesifikaatio-opas

Miksi kahden parametrin valinta päättyy aina jälkiasennukseen

Korealaisen elintarvikepakkauslaitoksen kunnossapitoinsinöörin piti vaihtaa kuljettimen indeksointipyörän viallinen matopyöräsarja. Hän mittasi pyörän ulkohalkaisijan ja reiän halkaisijan, tilasi vastaavan osan toimittajan luettelosta ja asensi sen. Vaihtopyörä toimi kolme päivää ennen kuin juuttui kiinni. Ongelmana oli, että hän oli täsmännyt kaksi näkyvää mittaa, mutta moduuli oli jäänyt huomaamatta – vaihtopyörän jako oli erilainen kuin koneeseen vielä asennetun alkuperäisen matoakselin. Hampaat osuivat toisiinsa suunnilleen oikealla keskipisteetäisyydellä, mutta väärällä hammasprofiililla, mikä aiheutti voimakasta naarmuuntumista ensimmäisestä kierroksesta lähtien.

Moduulin epäsuhta maksoi kolme päivää tuotantoseisokkiaikaa sekä toisen vaihdon kustannukset. Alkuperäinen valinta olisi kestänyt kymmenen minuuttia täydellisellä mittauksella. Tämä opas tarjoaa täydellisen mittaus- ja spesifikaatiokehyksen, jotta tällaista toista vaihtoa ei koskaan tapahdu. Korea Ever-Power matovaihteet ovat saatavilla koko alla kuvatulla parametrialueella – mittasuhteet vahvistetaan piirustuksista tai fyysisistä näytteistä ennen tuotannon aloittamista.

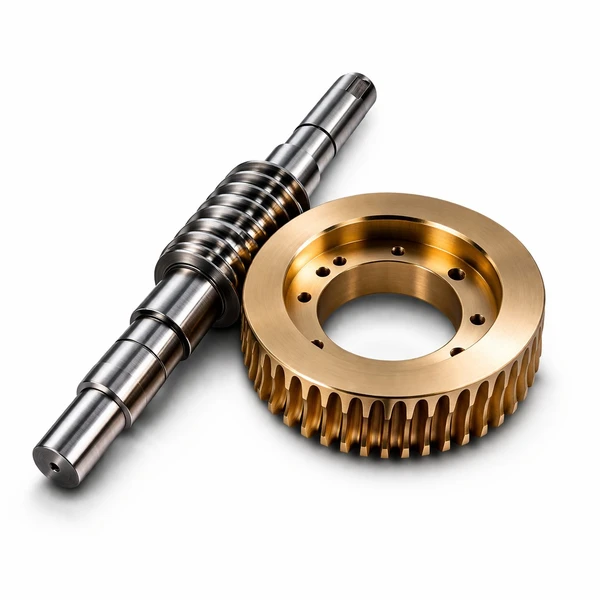

Seitsemän parametria, jotka määrittelevät matovaihteen spesifikaation täysin

Jokainen matovaihteen valintapäätös supistuu seitsemään parametriin. Neljä ensimmäistä ovat sovelluksesta johdettuja mekaanisia vaatimuksia. Kolme viimeistä ovat materiaali- ja valmistusspesifikaatioita, jotka määrittävät käyttöiän ja yhteensopivuuden käyttöympäristön kanssa. Kaikki seitsemän on vahvistettava ennen tilaamista – ei asennuksen jälkeen, kun arvatut parametrit paljastuvat.

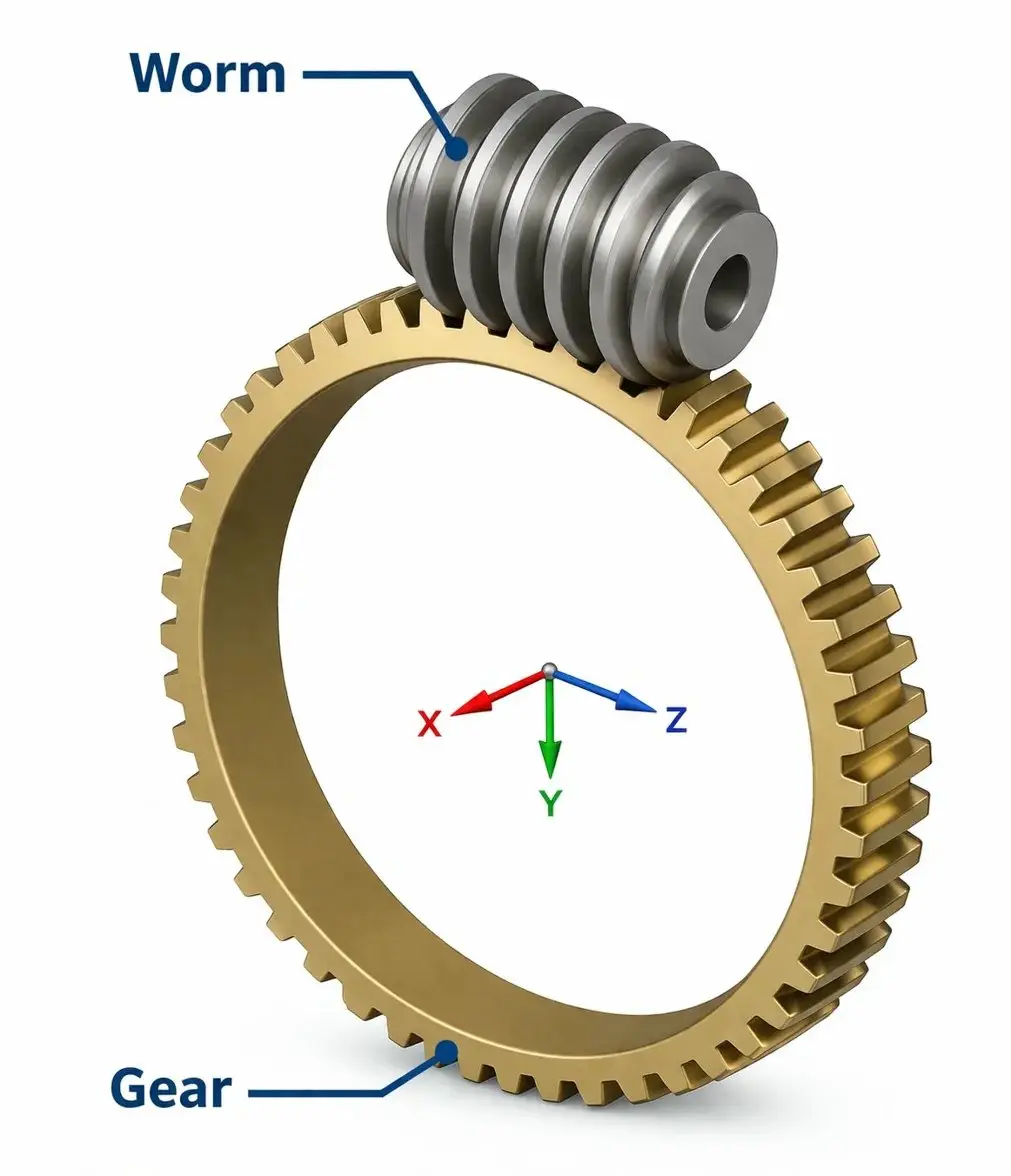

P1 — Moduuli: Parametri, jota et voi arvata

Moduuli on jakohalkaisijan suhde hammaslukumäärään. Se määrittelee hampaiden fyysisen koon – niiden korkeuden, leveyden ja välistyksen. Moduulin 2 hammas on täsmälleen kaksi kertaa moduulin 1 hampaan fyysinen koko kaikissa lineaarisissa mitoissa. Kaksi matopyörän komponenttia kytkeytyy oikein vain, jos ne käyttävät samaa moduulia – moduulien epäsuhtaa ei voida korjata säätöjen, kiilojen tai hionnan avulla jälkikäteen.

Tunnetulle komponentille moduuli voidaan mitata. Luotettavin menetelmä matopyörälle on: mittaa ulkohalkaisija (OD) ja hammaslukumäärä (z2) ja laske sitten likimääräinen suhde kaavalla: OD ≈ m × (z2 + 2). Uudelleenjärjestely: m ≈ OD ÷ (z2 + 2). Matoakselille mittaa aksiaalinousu (etäisyys kierteen yhdestä reunasta seuraavaan, akselin akselin suuntaisesti) ja jaa se π:llä: m = aksiaalinousu ÷ π.

Vakiometriset moduulit noudattavat normalisoitua sarjaa: 1,0, 1,25, 1,5, 2,0, 2,5, 3,0, 4,0, 5,0, 6,0, 8,0, 10,0, 12,0. Jos laskelmasi antaa arvon kuten 2,03 tai 1,97, pyöristä se lähimpään standardiarvoon (2,0) – pieni poikkeama johtuu mittausepävarmuudesta, ei epästandardista suunnittelusta. Jos tulos on kahden standardiarvon puolivälissä (esim. 1,75), komponentti voi olla epästandardi tai AGMA-standardin mukainen moduuli – ota yhteyttä alkuperäiseen laitetoimittajaan tai lähetä meille näyte CMM-mittausta varten vahvistusta varten.

P2 — Vaihdesuhde: Lähtökohtana sovelluksen nopeusvaatimukset

Vaihdesuhde = syöttökierr./min ÷ lähtökierr./min = matopyörän hammasluku ÷ madon käynnistysluku. Uutta sovellusta valittaessa työskentele taaksepäin vaaditusta lähtönopeudesta. Vaadittu välityssuhde = moottorin tyyppikilven kierrosluku ÷ vaadittu lähtökierr./min. Pyöristä tulos standardivälitykseen, joka on saavutettavissa kokonaislukuhammasmäärillä – esimerkiksi jos laskelma antaa tulokseksi 43,6:1, määritä 44:1 (z1=1, z2=44) sen sijaan, että yrittäisit saavuttaa täsmälleen 43,6:1 muulla kuin kokonaislukuhammasmäärällä.

Jos viallinen komponentti vaihdetaan alkuperäisen piirustuksen puuttuessa: laske pyörän hampaat suoraan (z2), määritä madon aloituspisteiden lukumäärä tarkastamalla päätypinta (laske erilliset kierteiden aloituspisteet) ja laske i = z2 ÷ z1. Varmista, että tämä vastaa koneessa havaittua nopeussuhdetta ennen tilaamista – mittaa moottorin kierrosluku ja todellinen lähtökierrosluku, jos mahdollista, tarkistaaksesi hammaslukulaskelman oikeellisuuden.

P3 — Vääntömomentti ja nopeus: Moduulin kuorman kantavuuden varmistaminen

Uuden sovelluksen moduulin valinta alkaa lähtömomentin vaatimuksesta. Suurempi moduuli tarkoittaa suurempia hampaita ja suurempaa kuormituskapasiteettia, mutta myös fyysisesti suurempaa ja kalliimpaa hammaspyörästöä. Tietylle vääntömomentille tarvittava vähimmäismoduuli voidaan arvioida pyörän materiaalin sallitusta kosketusjännityksestä.

Käytännön toimintasääntö tinapronssisille matoille karkaistuja teräsmatoja vastaan ​​jatkuvassa teollisessa käytössä: sallittu lähtömomentti ≈ 6,5 × m³ × z2^0,5 (Nm, m mm). Tämä on yksinkertaistettu arvio alustavaa mitoitusta varten – todellisessa laskelmassa tulee käyttää täyttä Hertzin kosketusjännityskaavaa tietyllä nousuhalkaisijalla, nousukulmalla ja käyttösuhteella. Käytä tätä arviota varmistaaksesi, että moduuli näyttää riittävältä; tarkista asianmukaisella laskelmalla tai lähetä meille vääntömomentti- ja nopeusvaatimuksesi mitoitusvahvistusta varten.

Viallisen komponentin vaihto: koneen olemassa oleva moduuli on oletettavasti mitoitettu sovelluksen kuormituksen mukaan alkuperäisessä suunnittelussa. Jos vikoja esiintyy toistuvasti alkuperäisessä moduulissa, perimmäinen syy on todennäköisemmin materiaali-, voitelu- tai pintakäsittelyongelma kuin liian pieni moduuli. Suurempaan moduuliin siirtyminen ymmärtämättä vikaantumistapaa on kallista eikä usein ratkaise ongelmaa.

P4 — Porausreiän konfiguraatio: Useimmiten väärin määritetty parametri

Porausreiän kokoonpanolla on kolme toisistaan ​​riippumatonta spesifikaatiota, joiden kaikkien on oltava oikein: poran halkaisija, sovitustoleranssi ja kiila- tai asetusruuvin kokoonpano. Jo yhden näistä virheellinen arvo aiheuttaa kokoonpano-ongelmia.

Porausreiän halkaisijan on vastattava toisioakselin halkaisijaa. Mittaa akseli mikrometrillä – ei työntömitaloilla, jotka ovat riittävän tarkkoja visuaaliseen tunnistamiseen, mutta eivät puristussovitteen määrittämiseen. Määritä 0,01 mm:n tarkkuudella. 24,97 mm:n mittainen akseli tulee määrittää 25 mm:n akseliksi, ei 24,97 mm:n akseliksi – poraus koneistetaan toleranssilla H7 25 mm:n nimellishalkaisijalle, joka on 25,000–25,021 mm. Tämä antaa 0,030–0,051 mm:n välyksen 24,97 mm:n akselille – varma liukusovite.

Sovitustoleranssi määrittää, onko pyörä liukusovite (välyssovite, H7/h6 tai H7/g6 – akseleille, joissa käytetään pidätinruuvia tai kiilaa vääntömomentin siirtoon) vai puristussovite (puristussovite, H7/p6 tai H7/r6 – suoraan puristuskiinnitykseen ilman kiilaa). Useimmissa teollisissa matopyöräsovelluksissa käytetään H7-reikää kiilauralla ja kiilalla vääntömomentin siirtoon. H7-reiän määrittäminen ilman kiilauraa ja sitten luottaminen pidätinruuvin kitkaan sopii vain kevyisiin sovelluksiin, joissa lähtömomentti on alle noin 20% pyörän nimellisvääntömomentista.

Kiilauran mitat ovat metristen sovellusten DIN 6885 -standardin mukaiset. Kiilauran leveys ja syvyys määräytyvät akselin halkaisijan mukaan – 25 mm:n akselissa on 8 mm leveä ja 7 mm syvä kiilaura akselissa ja vastaava 8 mm leveä ja 3,3 mm syvä kiilaura reiässä. Ilmoita tilauksen yhteydessä "DIN 6885" varmistaaksesi, että kiilaura vastaa akselisi halkaisijan vakiokiilan mittoja, tai määritä todellinen kiilauran leveys ja syvyys erikseen.

P5 — Materiaalin valinta: Materiaalin sovittaminen käyttöympäristöön

Matoakselin ja -pyörän materiaalivalintaan vaikuttaa kolme toisistaan ​​riippumatonta tekijää, jotka kaikkien on täytettävä: kuormituskapasiteetti (joka asettaa vähimmäiskovuusvaatimuksen), käyttöympäristö (joka määrittää korroosionkestävyysvaatimukset) ja tribologinen yhteensopivuus (joka määrittää kahden komponentin välisen oikean parituksen). Yhden tekijän valitseminen ja muiden huomiotta jättäminen on yleisin materiaalimääritysvirhe.

P6 — Tarkkuusluokka: Kuinka paljon tarkkuutta todellisuudessa tarvitset?

Tarkkuusluokka on yksi matovaihteiden hankinnan yli- ja alimääritellyistä parametreista, usein samanaikaisesti. CNC-työstökoneiden kanssa perehtyneet insinöörit määrittelevät joskus DIN5-luokan hitaille maatalouskuljettimille, kun taas DIN9 on täysin riittävä ja maksaa 60% vähemmän. Tarkkuuspöytien osia hankkivat insinöörit hyväksyvät joskus luettelon näyttämän luokan kysymättä DIN-luokasta – ja sitten ihmettelevät, miksi kulmatarkkuus on odotettua huonompi.

Matovaihteen DIN-luokka määrittää kolme geometrista toleranssia: yksittäisen nousun virheen (hampaiden välisen etäisyyden vaihtelu), kokonaisnousuvirheen (minkä tahansa hampaan poikkeama teoreettisesta täydellisestä asennosta koko kehän ympäri) ja hampaan profiilipoikkeaman (kuinka tarkasti todellinen hampaan kylki vastaa teoreettista evolventtia). DIN5 on tiukin ja DIN9 on löysin. Jokainen askel ylöspäin noin kaksinkertaistaa sallitun virheen.

P7 — Itselukittuva vaatimus: Parametri, joka vaikuttaa käynnistyslaskurin valintaan

Itselukittuvuutta tarvitaan, kun käytettävän kuorman on pysyttävä paikallaan moottorin sammuttamisen jälkeen – ilman erillistä mekaanista jarrua tai moottorin pitovirtaa. Itselukittuva tila riippuu siitä, että madon nousukulma on pienempi kuin tehollinen kitkakulma verkossa, joka puolestaan ​​riippuu voiteluaineen viskositeetista ja käyttölämpötilasta.

Sovelluksissa, jotka vaativat luotettavaa itselukittuvuutta, määritä z1 = 1 (yksikäynnistys mato) ja suhteen vähintään 20:1. Tämä yhdistelmä tuottaa 2–4 ​​asteen nousukulmat standardin noususylinterin halkaisijoille – selvästi alle öljyvoidellun karkaistun teräksen tinapronssia vasten saavutetun 3–6 asteen efektiivisen kitkakulman. Turvallisuuskriittisissä sovelluksissa (nostimet, lääketieteellinen paikannus, aurinkoseurantalaitteet, joissa tuulikuorma on pidettävä ilman moottoritehoa) on lisäksi tarkistettava itselukittuvuusmarginaali suurimmassa käyttölämpötilassa määritellyllä voiteluaineella – ei laboratorio-olosuhteissa nimellisellä kitkakertoimella.

Kun itselukittuvuutta ei vaadita – tai se on aktiivisesti ei-toivottavaa, koska vaihteiston kautta tarvitaan regeneratiivista jarrutusta hidastusenergian talteenottoa varten – määritä z1 = 2 tai z1 = 3 (monikäynnistysmato). Monikäynnistysmatossa suurempi nousukulma poistaa itselukittuvuuden ja parantaa samalla tehokkuutta. Mainitse tämä vaatimus selkeästi tilauserittelyssä, jotta nousukulma suunnitellaan asianmukaisesti alusta alkaen.

Tuotantolaitoksemme

Täydellinen valintalista – Mitä varmistaa ennen tilaamista

Tämä tarkistuslista kattaa kaikki seitsemän parametria. Tulosta se, täytä se ja varmista, että jokaisella rivillä on vahvistettu arvo ennen tilauksen lähettämistä. Minkä tahansa rivin jättäminen tyhjäksi tarkoittaa arvailua – ja arvaaminen maksaa enemmän kuin tarkistuslistan täyttämiseen kuluva aika.

Milloin lisätä Duplex-mato spesifikaatioosi

Tavallisessa matopyöräsarjassa on kiinteä hampaan paksuus molemmilla kierteiden kyljillä. Ainoa tapa hallita välystä on säätää keskiöväliä kokoonpanon yhteydessä. Kun pyörän hampaat kuluvat vuosien käytön aikana, välys kasvaa, eikä sitä voida korjata vaihtamatta sekä matoa että pyörää.

A kaksipuolinen matovaihde :lla on eri nousuarvot vasemmalla ja oikealla kierteen kyljellä, minkä seurauksena hampaan paksuus kasvaa jatkuvasti kierteen akselia pitkin. Kierteen aksiaalinen siirtäminen palauttaa alkuperäisen välyksen tuomalla paksumman osan kosketuksiin pyörän kanssa – muuttamatta kosketusgeometriaa tai kuormituskykyä. Tämä ominaisuus on syytä määrittää, kun jokin seuraavista ehdoista täyttyy:

◆ Sovelluksella on kulmatarkkuusmääritys (astetta tai kaariminuuttia), ja sen odotetaan säilyttävän tämän tarkkuuden yli 3 vuoden käyttöiän ajan.

◆ Sovellus suorittaa tuhansia päivittäisiä suunnanvaihtoja (aurinkoseurantalaitteet, tarkkuuspaikannusvaiheet)

◆ Vaihteiston vaihtaminen koneen kotelon sisällä on kallista, aikaa vievää tai vaatii pitkiä tuotantoseisokkeja

◆ Projektille on määritelty 25 vuoden käyttöikä, eikä suunnittelemattomia taajuusmuuttajan huoltotapahtumia hyväksytä (aurinkosähköasennukset)

Suljetuille käyttöyksiköille, kompakti matovaihteiden alennusvaihteet Saatavilla on integroituja kaksipuolisia matoakselin osia säädettävällä välyksellä sekä paljaita kaksipuolisia matovaihteen osia.
