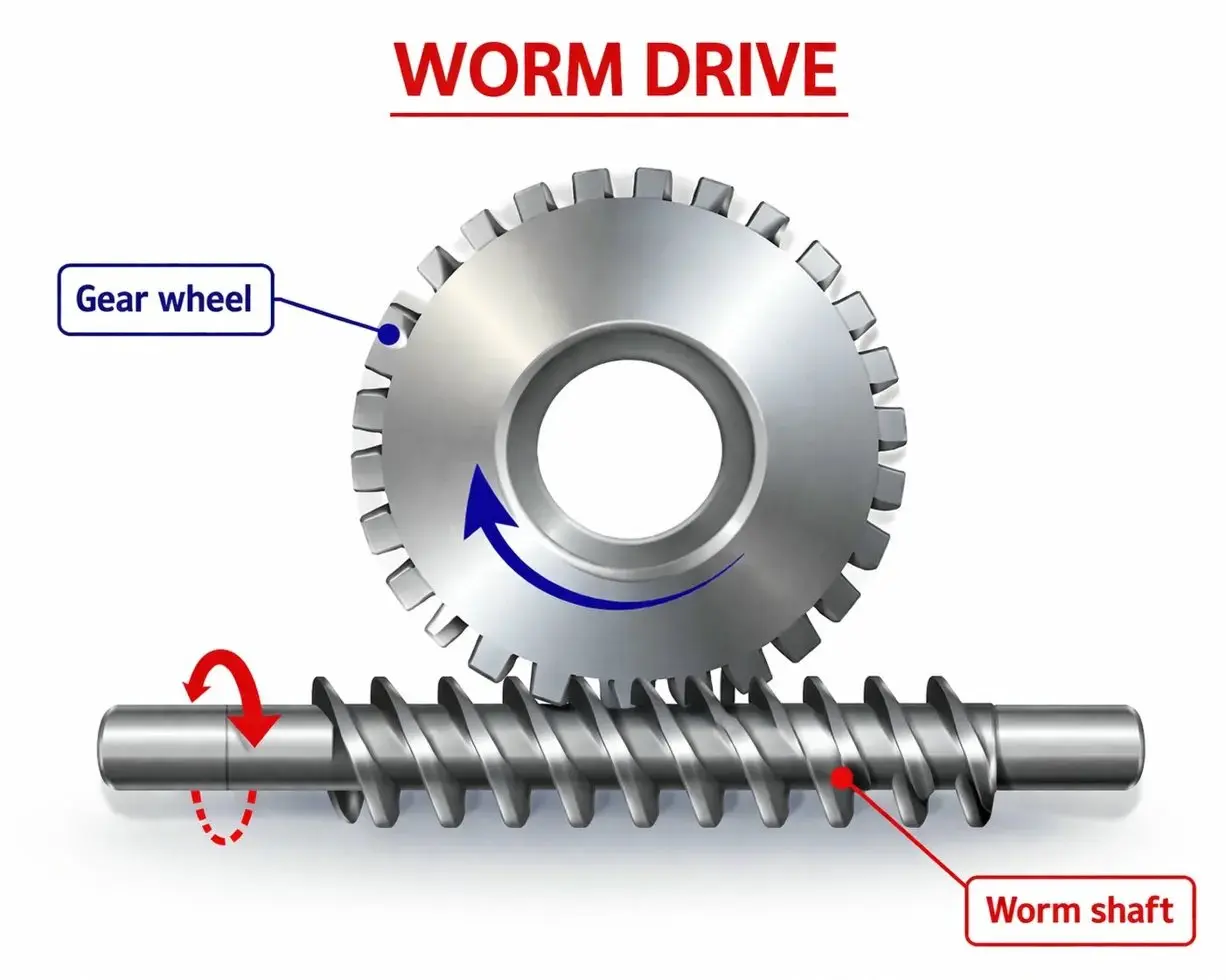

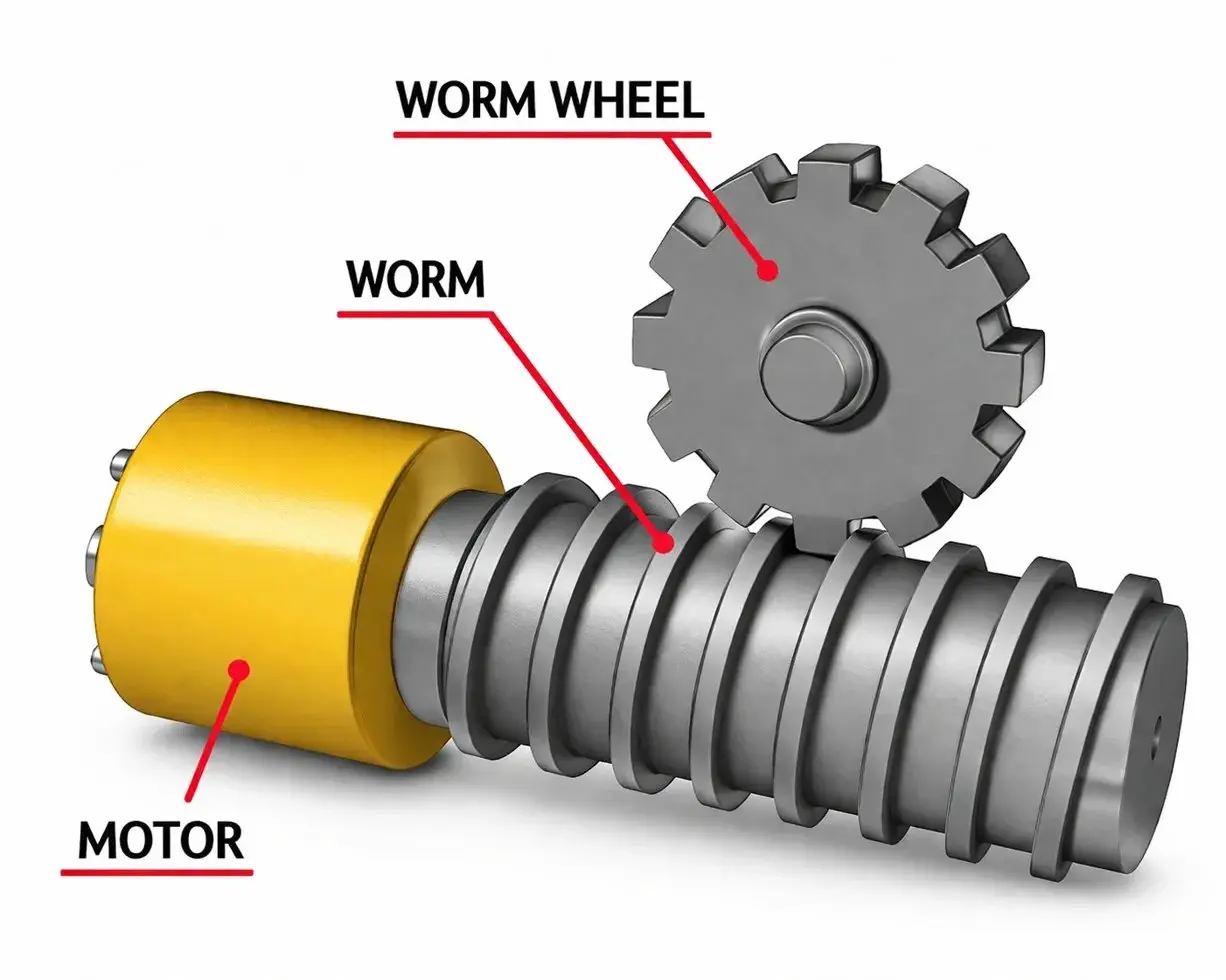

Šnekový převod Tepelný management — Výpočet rovnovážné teploty, identifikace tepelného limitu a specifikace chlazení

Maximální bezpečná provozní teplota je určena třemi současnými limity, přičemž nejnižší z těchto tří je určující. Zaprvé, limit tepelné stability maziva: minerální olej začíná rychle oxidovat nad 70 °C; syntetický PAO je stabilní do přibližně 100 °C; oleje na bázi esterů jsou stabilní do 110–120 °C. Zadruhé, teplotní limit elastomeru těsnění: standardní těsnění NBR pracují do 100 °C nepřetržitě; FKM (Viton) těsní do 150 °C. Zatřetí, teplotní limit bronzového kola: trvalé teploty nad 150 °C mohou žíhat za studena tvarovanou povrchovou vrstvu kola z cínového bronzu, což snižuje tvrdost povrchu a urychluje opotřebení. V praxi platí limit tepelné stability maziva pro minerální olej (70 °C) a syntetický PAO umožňuje provoz do přibližně 100 °C. Cílová teplota povrchu skříně maximálně 70 °C je vhodná pro minerální olej a 85 °C pro PAO v nepřetržitém průmyslovém provozu.

Správný přístup pro aplikace s proměnnou sezónní teplotou je specifikovat měnič pro nejhorší letní scénář a nepřidávat sezónní chladicí systémy, které vyžadují sezónní údržbu. Možnosti: (1) přejít na syntetický olej PAO, který snižuje provozní teplotu o 8–15 °C – to může snížit letní špičku 82 °C na 68–74 °C, což je v přijatelném rozsahu; (2) specifikovat nucené chlazení vzduchem (axiální ventilátor na skříni), které může být ponecháno v provozu celoročně bez jakéhokoli sezónního zásahu; (3) pokud se měnič nachází ve strojovně, prozkoumat zlepšení letního větrání – snížení okolní teploty z 35 °C na 28 °C má stejný účinek jako přidání 7 °C k chlazení měniče. Sezónně přepínaný chladicí systém (chlazení pouze v létě) vyžaduje spolehlivý provoz a údržbu, a pokud v létě selže, selže i měnič.

Nižší viskozita snižuje viskózní složku tření, což může mírně snížit provozní teplotu – tento efekt je však druhotný vzhledem k efektu tloušťky mazacího filmu. Pokud je viskozita příliš nízká, EHD film v místě kontaktu se sítí se stává nedostatečným a zvyšuje se mezní mazací tření, což může potenciálně zvýšit provozní teplotu nad teplotu, kterou vytváří olej s vyšší viskozitou. Správný přístup: specifikovat minimální stupeň viskozity, který poskytuje dostatečný EHD film při provozní teplotě, a přejít na PAO (vysoký VI) spíše než na nižší stupeň VG, aby se dosáhlo výhody stability viskozity bez snížení tloušťky filmu. Správná minimální viskozita při provozní teplotě: 60–120 cSt v závislosti na kluzné rychlosti a modulu. Nesnižujte stupeň viskozity pod minimum potřebné pro tvorbu filmu.

Společnost Korea Ever-Power může poskytnout odhad tepelné analýzy pro nové konstrukce strojů na základě: vstupního výkonu (kW nebo W), otáček šnekového hřídele (ot./min.), převodového poměru a počtu startů (pro výpočet účinnosti), rozsahu okolní teploty (minimální a maximální), pracovního cyklu (hodiny za den, součinitel zatížení během provozu) a konfigurace skříně (zda uzavřená nebo polouzavřená, montážní orientace). S těmito parametry společnost Korea Ever-Power vypočítá odhadovanou účinnost, generování tepla při jmenovitém výkonu a to, zda je pohon v rámci přirozené konvekce tepelného výkonu nebo vyžaduje nucené chlazení. Tato analýza je poskytována jako součást potvrzení specifikace pro nové konstrukce pohonů zdarma. Uveďte parametry při úvodním dotazu, aby mohla být analýza zahrnuta do odpovědi na cenovou nabídku.

Toto je efekt dokončení záběhu. Během prvních 50–100 hodin provozu se boky zubů přizpůsobí – mikrodrsnosti se za studena tvarují a kontaktní plocha se zvětšuje směrem k návrhové geometrii plného liniového kontaktu. Během tohoto období je tření v záběru mírně vyšší než návrhová hodnota v ustáleném stavu, ale tento efekt je částečně maskován skutečností, že záběhový olej (pokud se v něm nahromadily nečistoty z opotřebení) obsahuje pevné částice, které mírně zvyšují efektivní viskozitu. Když se záběhový olej vymění za čerstvý čistý olej, viskozita se obnoví na specifikaci jakosti, která může být mírně nižší než u záběhového oleje zahuštěného nečistotami, což má za následek mírně menší tloušťku viskózního filmu a nepatrně vyšší tření. Jedná se o přechodný jev, který odezní během 10–20 provozních hodin, jakmile se čerstvý olej rozprostře a geometrie kontaktu se stabilizuje.

Ano, s přiměřenou přesností. Změřte: teplotu povrchu skříně T_skříně, okolní teplotu T_okolí, vstupní výkon motoru P_vstup (z proudu motoru x napětí x účiníku). Vypočítejte: Q_ztráta = P_vstup x (1 – eta) = hx A x (T_skříně – T_okolí). Z plochy povrchu skříně A (odhadnuté z rozměrů skříně) a součinitele přirozené konvekce h (odhadovaného jako 10–15 W/m2K pro přirozenou konvekci, 25–40 W/m2K pro nucenou konvekci) vyřešte eta: eta = 1 – hx A x (T_skříně – T_okolí) / P_vstup. Tato metoda je přesná na +/- 5–10 procentních bodů pro ustálený provoz a poskytuje užitečnou indikaci, zda je účinnost v očekávaném rozsahu pro specifikaci měniče.

Pro pohon v uzavřené skříni jsou možnosti seřazeny podle jednoduchosti implementace: (1) přidání větracích otvorů s filtrovanými kryty do skříně (přivedení okolního vzduchu do kontaktu s skříní); (2) přidání malého axiálního ventilátoru do skříně pro cirkulaci vzduchu nad povrchem skříně (nízká spotřeba energie, nízká hlučnost, účinné pro mírné tepelné zatížení); (3) přidání panelu výměníku tepla do skříně (ohřátí vnitřku skříně na okolní teplotu); (4) montáž šnekového převodu vně skříně na vnější stěnu, kde je přímo vystaven okolnímu vzduchu. Pro pohony v tepelně kritických instalacích ve skříních je nejspolehlivějším přístupem specifikace uzavřeného šnekového převodu s integrovaným tepelným řízením – konstrukce skříně převodu zohledňuje uzavřenou instalaci.

Jmenovitý mechanický výkon je maximální točivý moment/výkon, který může soukolí přenášet bez mechanického selhání (zlomenina zubu, oděr, únava materiálu způsobená důlkovou korozí). Jmenovitý tepelný výkon je maximální výkon, který může pohon nepřetržitě přenášet při zachování teploty skříně pod limitem teploty maziva za daných okolních podmínek. U standardních šnekových reduktorů při typických převodových poměrech je jmenovitý tepelný výkon často nižší než jmenovitý mechanický výkon – to znamená, že pohon dosáhne svého tepelného limitu dříve než svého mechanického limitu při nepřetržitém provozu. Přerušovaný provoz (kde pracovní cyklus umožňuje skříni během klidových období ochlazovat se) umožňuje provoz nad trvalým tepelným limitem, protože časově průměrovaný vývoj tepla je nižší než špičkový okamžitý vývoj tepla. Jmenovitý tepelný výkon by měl být u šnekových převodů s nepřetržitým provozem vždy kontrolován společně s jmenovitým mechanickým točivým momentem.
